比方：ZR-YJY22-8.7/10kV-3×240



　　①前半部分表明類型：ZR-YJY22阻燃交聯聚乙烯絕緣銅芯聚乙烯內護套雙層鋼帶鎧裝聚氯乙烯外護套。



　　②后半部分表明規范：8.7/10kV-3×240電纜規劃的相電壓U0為8.7kV；電纜規劃的線電壓U為10kV；三個線芯，每芯標稱截面為240㎜2。



　　電纜網中的兩個電壓概念



　　①電力體系電壓：電力體系正常運轉時的額外電壓。如220V、380V、10kV、35kV、110kV、220kV、500kV等。



　　②電纜產品電壓：表明為U0/U（Um）。如；6/10(12)kV、8.7/10(12)kV、21/35(40.5)kV、26/35(40.5)kV、64/110(126)kV。其間：U0：相電壓；U：線電壓；Um：設備可接受的“最高體系電壓”的最大值（最高電壓）。



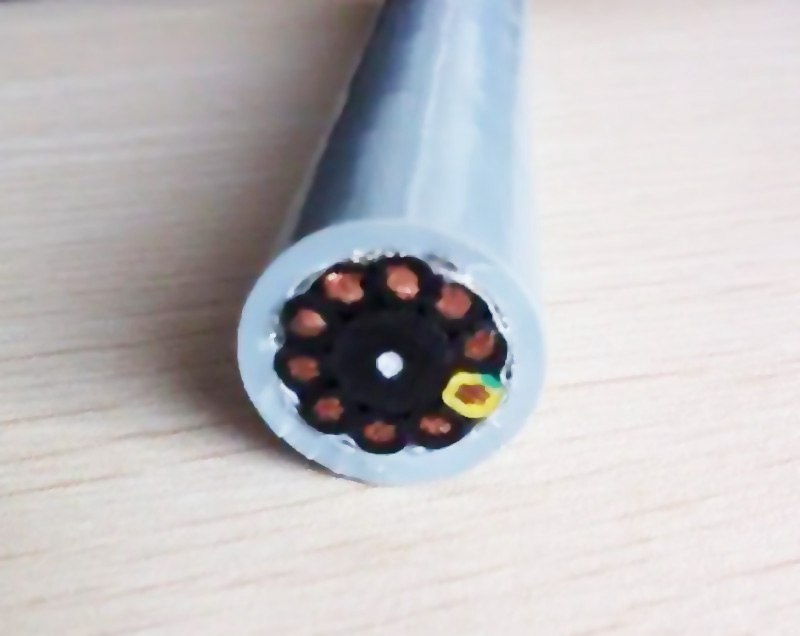

　　電力電纜的根本結構線芯



　　①效果是用來傳輸電能，常用資料為銅、鋁。



　　②截面積（計量單位平方毫米）：為了便于制作和運用電纜的截面采納規范系列規范，我國的規定是：2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、2000、2500等。



　　③線芯結構：采納多根細絲絞組成束，之后經過模具進行壓緊，使緊壓系數從0.73提高到0.9以上，有利于進行壓接銜接。



　　④電纜導體電阻：導體自身具有電阻，經過電流時會發熱，其溫升數值是約束電纜載流量的要害因素。咱們期望導體的電阻越小越好。



　　導體屏蔽層（也稱內屏蔽層、內半導電層）



　　①導體屏蔽層是擠包在電纜導體上的非金屬層，與導體等電位，體積電阻率為100~1000Ω•m。與導體等電位。



　　②一般狀況3kV及以下低壓電纜沒有導體屏蔽層，6kV及以上的中高壓電纜都必須有導體屏蔽層。



　　③導體屏蔽層首要效果：消除導體外表的坑洼不平；消除導體外表的頂級效應；消除導體與絕緣之間的孔隙；使導體與絕緣之間嚴密的觸摸；改進導體周邊的電場散布；關于交聯電纜導體屏蔽層還具有按捺電樹成長和熱屏蔽效果。



　　絕緣層（也稱主絕緣）



　　①電纜主絕緣具有耐受體系電壓的特定功用，在電纜運用壽命周期內，要長時間接受額外電壓和體系毛病時的過電壓，雷電沖擊電壓，確保在作業發熱狀態下不產生相對地或相間的擊穿短路。因而主絕緣資料是電纜的質量要害。



　　②交聯聚乙烯是一種杰出的絕緣資料，現在得到廣泛的運用,其色彩為青白色半透明。其特性是：較高的絕緣電阻；可以耐受較高的工頻、脈沖電場擊穿強度；較低的介質丟失角正切值；化學功用安穩；耐熱功用好，長時間答應運轉溫度90℃；杰出的機械功用，易于加工和工藝處理。



　　絕緣屏蔽層（也稱外屏蔽層、外半導電層）



　　①絕緣屏蔽層是擠包在電纜主絕緣上的非金屬層，其資料也是交聯資料，具有半導電的性質，體積電阻率為500~1000Ω•m。與接地維護等電位。



　　②一般狀況3kV及以下低壓電纜沒有絕緣屏蔽層，6kV及以上的中高壓電纜都必須有絕緣屏蔽層。



　　③絕緣屏蔽層的效果：電纜主絕緣與接地金屬屏蔽之間的過渡，使之有嚴密的觸摸，消除絕緣與接地導體之間的孔隙；消除接地銅帶外表的頂級效應；改進絕緣外表周邊的電場散布。



　　④絕緣屏蔽依照工藝分為可剝離型和不行剝離型，一般中壓電纜，35kV及以下選用可剝離型，好的可剝離絕緣屏蔽具有杰出的附著力，剝離后沒有半導電顆粒殘留。110kV及以上選用不行剝離型。不行剝離型屏蔽層與主絕緣的結合更嚴密，施工工藝要求更高。



　　金屬屏蔽層



　　①金屬屏蔽層包裹在絕緣屏蔽層外，金屬屏蔽層一般選用銅帶或銅絲，它是將電場約束在電纜內部，維護人身安全的要害結構。也是維護電纜免受外界電氣攪擾的接地屏蔽層。



　　②在體系產生接地或短路毛病時，金屬屏蔽層是短路接地電流的通道，其截面積應根據體系短路容量、中性點接地方法核算確認，一般10kV體系核算屏蔽層截面積引薦不小于25平方毫米。



　　③在110kV及以上電纜線路中金屬屏蔽層是由金屬護套構成，既有電場屏蔽效果還有防水密封功用，一起還兼有機械維護功用。



　　④金屬護套的資料和結構一般選用波紋鋁護套；波紋銅護套；波紋不銹鋼護套；鉛護套等。別的有一種復合護套，是選用鋁箔貼在PVC、PE護套內的結構，在歐美的產品中運用較多。



　　特別合適選用電纜網的狀況



　　重要工作場所：黨政機關；科研院所；世界組織；使領館



　　線路密布的場所：如坐落市區的變電站、配電室；發電廠；大型企業內；商業中心；CBD區域；金融中心；城市廣場；高層建筑；居民小區風景名勝；



　　文物維護區重要跨過：跨過鐵路；跨過高速公路；跨過河流。



　　依照絕緣資料區分電纜類型



　　1、交聯聚乙烯絕緣電纜2、聚氯乙烯（PVC）絕緣電纜3、聚乙烯（PE）絕緣電纜4、橡膠絕緣電纜5、粘性油紙絕緣電纜6、不滴流油紙絕緣電纜7、充油電纜8、充氣電纜
